De hier beschreven diplexer functioneert tussen 0 en 52 MHZ aan een kant en op 2meter en 70cm aan de andere kant.
Hiermee kunt U dus twee verschillende antennes (een voor kortegolf en een voor VHF-UHF gebruiken) op een Coax kabel. Of twee zenders op een antenne aansluiten en op een ontvangen en op de andere zenden.

De volgende waarden werden gemeten door de auteur bij 50 ohm in en uitgang.
De demping op beide banden is zeer hoog (over de 60 dB)
De ingangsdemping is daarentegen zeer laag (kleiner dan 0.3 dB)
De schakeling is in een behuizing van 11 cm x 5,5 cm x 3 cm in te bouwen.

Lijst van onderdelen:

Alle spoelen van 1 mm verzilverd koperdraad.
L1 = 1 winding 5mm diameter (binnen).
L2 = zelfde als L1 echter 90 graden gedraaid ten opzichte van L1
L3 = 1,5 windingen 6mm diameter (binnen)
L4 = zelfde als L3 plaatsing ook 90 graden gedraaid tegenover L3
L5 = 7 windingen 6mm diameter (binnen), 15mm lang
L6 = 11 windingen 6mm diameter (binnen), 19mm lang
L7 = zelfde als L5
C1 = folie trimmer condensator 9 pF (0.5-9 pF)
C2 = zelfde als C1
C3 = zelfde als C1
C4 = folie trimmer condensator 32 pf (3-32 pf)
C5 = zelfde als C4
C6 = zelfde als C4
C7 = folie trimmer condensator 135 pf (5-135 pf)
C8 = zelfde als C7
3 chassis delen BV BNC
1 inbouw doosje

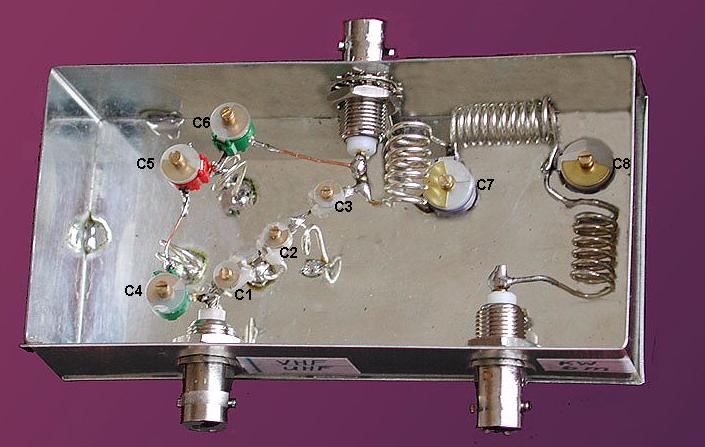

De spoelen L1 tot L4 en de trimmers C7 en C8 zijn direct op de bodem van het kastje gesoldeerd, zoals te zien is op de foto.
Let op de spoelen opbouw en de plaatsing van de onderdelen op de foto:
De opbouw moet hetzelfde zijn omdat er anders koppelingen kunnen ontstaan die een goede werking kunnen beïnvloeden.

Een goede afregeling is zeer belangrijk, volg de handleiding!.
Voor het afregelen eerst vaststellen dat de SWR-meter exact gekalibreerd is voor UHF en VHF en Kortegolf.
De dummyload moet bij alle meetfrequenties 50 Ohm aangeven.
De SWR-meter moet bij direct aangesloten 50 Ohm dummyload op alle banden 1.0 aangeven.
De afregeling.
1 50 Ohm dummyload aan de bus 0 – 440 MHz aansluiten.
2 SWR-meter tussen de 0 – 52 MHz bus en de zender aansluiten (51 MHz zender op laag   vermogen)
(als er geen 6 meter zender voorhanden is dan op 10 meter afstemmen)

Nu C7 en C8 zo afregelen dat een SWR kleiner dan 1.1 bereikt wordt.
3 SWR-meter tussen de vhf-uhf bus en 2 meter zender aansluiten (laag vermogen!)

Nu C4, C5 en C6 zo afregelen dat een SWR kleiner dan 1.1 bereikt wordt.
C4 en C6 moeten dezelfde afregelpositie hebben.

4 SWR-meter op de vhf-uhf bus  en de 70cm zender aansluiten (laag vermogen)
Nu C1, C2 en C3 zo afregelen dat een SWR kleiner dan 1.1 bereikt wordt.
C1 en C3 moeten dezelfde afregelpositie hebben.
Stap 2 t/m 4 herhalen omdat de afstemming elkaar kan beïnvloeden.

Met wat geduld kun je een goede afstemming bereiken, wat voor de werking zeer belangrijk is.

Voetnoot van de auteur,
De werking wordt begrenst door de condensatoren, folietrimmers zijn er in verschillende uitvoeringen. Velen branden snel door.
Met de in dit artikel beschreven trimmers is er met 100watt op hf getest en op 2 m en 70cm met 50 watt, voor hogere vermogens B.V luchttrimmers gebruiken.

–HB9ABX.
