Diplexer: door HB9ABX

De hier beschreven DIPLEXER is voor de 2meter en 70cm band.
Hiermee kunt U 2 verschillende antennes (een voor UHF en een voor VHF) met een coaxkabel aan de set verbinden. Ook kunt U twee zenders aan deze schakeling verbinden aan een antenne en op een luisteren en de andere zenden.

De volgende waarden werden gemeten door de auteur, bij 50 Ohm in en uitgang.

  • De demping tussen de verschillende banden is zeer hoog (meer dan 70db)
  • De ingangsdemping is daarentegen zeer laag (kleiner dan 0.2 db)

De schakeling is makkelijk op te bouwen in een blikken doosje van 8x4x2 cm of iets anders

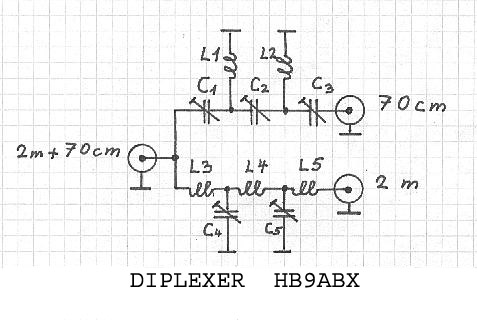

Lijst van onderdelen:

L1 = 1 winding 6mm diameter (binnen), 1mm verzilverd koperdraad
L2 = zelfde als L1 alleen 90 graden gedraaid ten opzichte van L1
L3 = 3 windingen 6mm diameter (binnen)
L4 = 4 windingen 6mm diameter (binnen)
L5 = zelfde als L3
C1 = folie trimmer condensator 15pf (3-15pf zie text)
C2 = zelfde als C1
C3 = zelfde als C1
C4 = folie trimmer condensator 40 pf (4 tot 40 pf)
C5 = zelfde als C4
3 chassis delen (BNC of N)
1 behuizing naar keuze BV TEKO 372

De spoelen L1 en L2 en de condensatoren C4 en C6 direct aan de bodem van het kastje solderen.

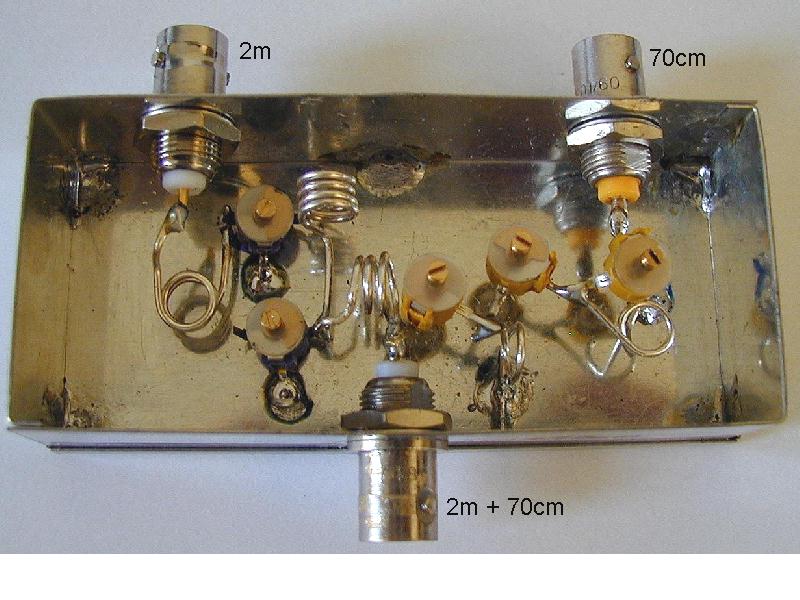

Let op de spoelen opbouw en de plaatsing van de onderdelen op de onderstaande foto.

De spoelen L3, L4 en L5 moeten tegenover elkaar telkens 90 graden gedraaid worden.
Een goede afregeling van dit apparaat is zeer belangrijk, zie hieronder hoe. allereerst is de SWR meter goed ingesteld voor UHF en VHF. De SWR meter moet met aangesloten dummyload op beide banden 1.0 opgeven.

Let er op dat de dummyload wel voor de gebruikte frequentie geschikt is!.

Afregelen:
1 – 50 Ohm dummyload aansluiten op de gezamenlijke bus voor 2 m en 70 cm.
2 – SWR- meter tussen de 70 cm bus en 70cm zender aansluiten en zender op laag vermogen zetten.
Nu C1, C2 en C3 zo afstellen dat een SWR van kleiner dan 1.1 bereikt wordt.
C1 en C3 moeten in de zelfde stand zijn afgeregeld.
3 – SWR meter tussen de 2m bus en de tweemeter zender aansluiten.
en dan C4 en C5 afregelen op een SWR kleiner dan 1.1.

Stap 2 en 3 herhalen omdat deze elkaar kunnen beïnvloeden

Nu is de Diplexer klaar voor gebruik.

Voetnoot
voor vermogens hoger dan 50 watt andere condensatoren gebruiken (luchttrimmers)
– HB9ABX
